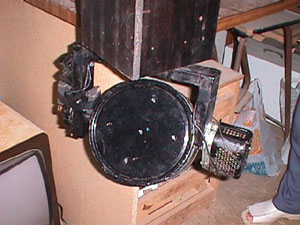

Este foco lo fabriqué el año 1995 aproximadamente. Está inspirado en uno de los focos que había en la discoteca donde iba los fines de semana. Se trata de un cilindro central Agujereado y en su interior hay instalada una bombilla halógena. Este cilindro esta conectado a un motor de corriente continua por uno de sus lados. Por otra parte, el cilindro y el motor són solidarios a otro motor situado en la parte superior de todo el sistema que los hace girar. Este motor es de corriente alterna debido al par que tiene que efectuar y está controlado electrónicamente. El principal inconveniente al fabricar este modelo, fué pensar cómo lo haría para alimentar el motor de CC y la bombilla si estos giran.

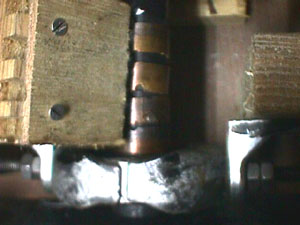

Para solucionar este problema, se montaron unos anillos de cobre alrededor de los ejes. En la fotografía adjunta se ven las cuatro anillas colocadas en el eje del motor superior corresponendientes a la alimentación del motor de CC y de la bombilla.

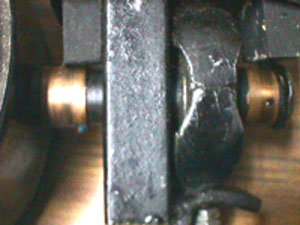

En esta imágen se pueden observar los anillos de alimentación de la bombilla halógena instalada dentro del cilindro principal.  Estos anillos están fabricados a partir de un tubo de plástico y dos trozos de tubo de cobre sobrepuestos. El paso de la corriente hacia estos anillos se realiza a través de escobillas de carbón obtenidas de motores viejos.

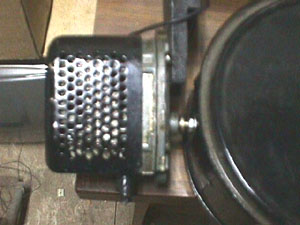

Detalle del motor de corriente continua. Está sacado de un limpia parabrisas de citröen dos cavallos.

Este foco fué utilitzado en la primera macro fiesta de la Universidad de Girona organizada por los estudiantes de ingeniería electrónica realizada en los sotanos de esta.
